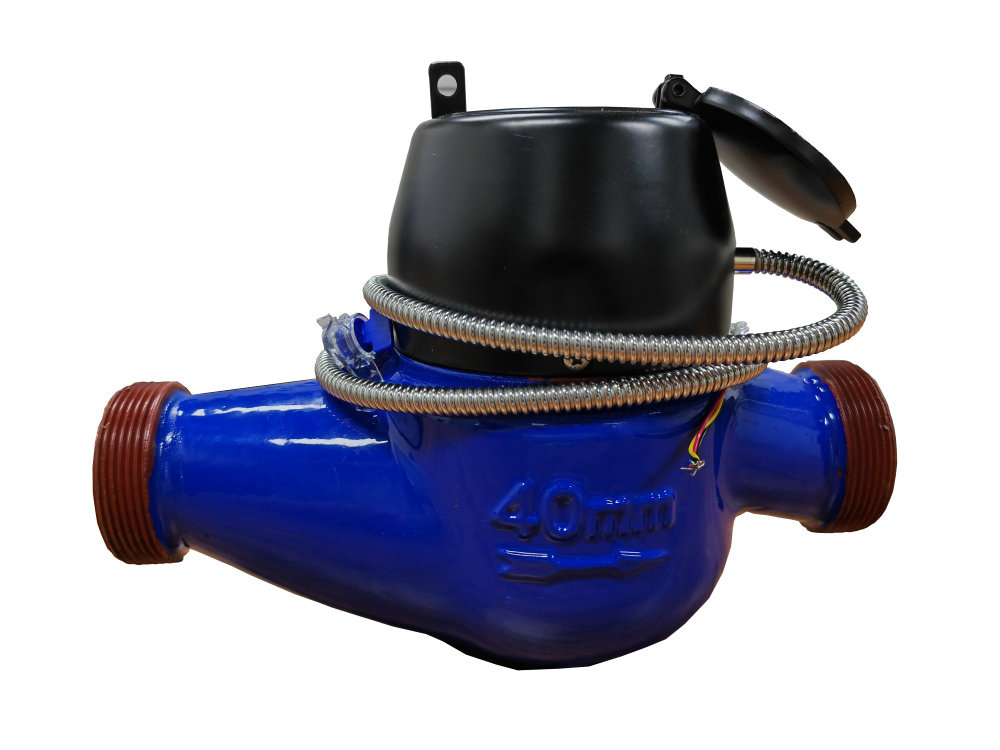

一、用途： 用來測量流經自來水管道飲用水的總量并通過 RS485/M-BUS 總線傳輸給二次儀表。

二、特點： 內置 CPU、存貯芯片和 RS485/M-BUS 通訊模塊。只需在采集水表數據時供電，由光電管讀出水表字輪編碼，經 CPU 判斷產生數字并由 RS485/M-BUS 總線輸出。 本水表為可拆式故稱為可拆卸螺翼式水表，計數器與下層結構分離，讀數永久保持清晰，更換計數器可在不停水情況下即可調換。水表維修不需從管道上拆卸。

三、使用條件：水溫≤30℃（冷水水表）

                       水壓≤1MPa

                       水表不能浸入水中

四、信號類型：6 位光電編碼

五、最大允許誤差：·在從包括最小流量（Q1）在內到不包括分界流量（Q2）的低區中的最大允許誤差為±5%.

                               ·在從包括流量（Q2）在內到包括過載流量（Q4）的高區中的最大的允許誤差為±2%.

六、安裝要求：·水表安裝必須水平安裝，使水表讀數字面朝上箭頭方向和水流方向相同。

                       ·水表安裝前須沖洗管道。

                       ·水表必須安裝在周圍環境干燥拆裝維修方便，建議安裝在專用水表箱內。水表前后必須安裝閥門。

主要技術參數：

壓力等級：MAP10

壓力損失等級：Δp63

電磁環境等級：E1 級

上游流場敏感度等級：U10

下游流場敏感度等級：D5

氣候和機械環境等級：B 級不可測反向流

電子模塊參數：

讀數方式：    光電直讀

直讀位數：    整數6位+2位小數共八位

規      格：    DN50-200

輸出接口：    MBUS或RS485

通信速率：    2400bps

通信協議：    DL/T645-1997、DL/T645-2007、CJ/T188-2004、MODBUS

傳輸距離：    MBUS：≤2000m；RS485：≤1200m

工作電源：    MBUS：24~42VDC；RS485：6~12VDC

工作方式：    間歇

待機電流：    MBUS：≤0.7mA；RS485：≤4mA

工作電流：    ≤20mA
