產品方案

一、方案概況：

攝像集抄利用原有機械水表加裝自主研發的“兆業”系列智能采集終端，運用LoRa、NB-IoT等低功耗窄帶無線技術，通過（M-eye++）AI智能圖像識別系統實現數據精準識別；讓客戶最便捷地從CDCC云平臺（中國數據集抄中心）獲取表計的精準數據應用于結算收費或精細管理。

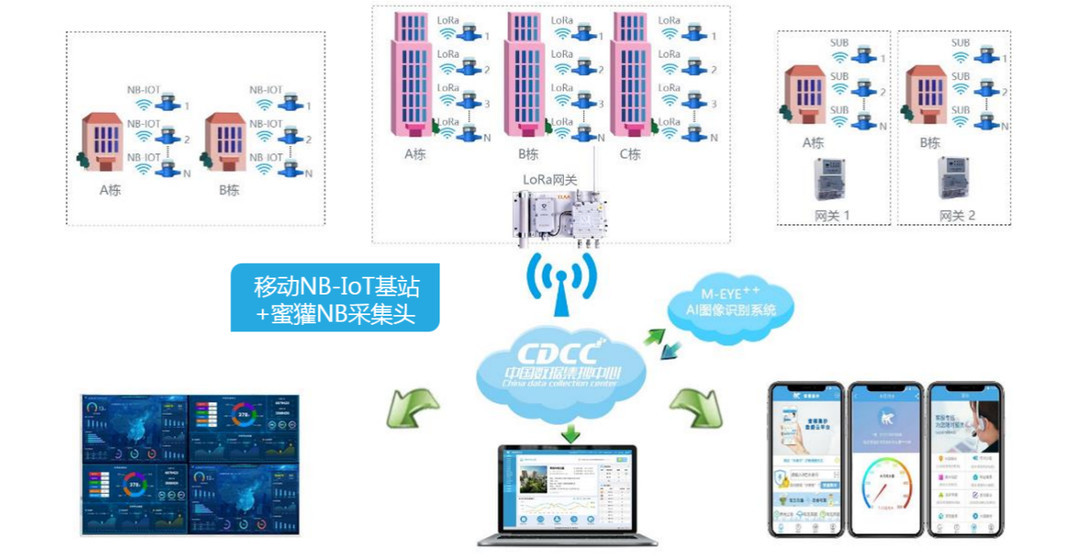

攝像集抄系統應用框架示意圖如下：

二、產品功能介紹

“兆業”集抄系統由圖像式智能抄表終端、移動網絡通信模組、云端SaaS服務平臺組成。抄表終端加裝于水表上部，根據運營要求定期采集水表讀數，通信模組通過移動網絡將數據上發至云端服務平臺，由平臺自動完成讀數的識別、存儲及分析，企業管理人員可基于微信公眾號、Web 等多種渠道獲得用戶的水量查詢與異常用水提醒等服務。

基于“兆業”產品提供的各項服務，客戶可以快速解決收費結算抄表難的問題，并可結合實際運營需要完成用水管理模式的智能化、信息化，具體包括以下內容：

1、無需改造、利用現有表具，不影響生產：

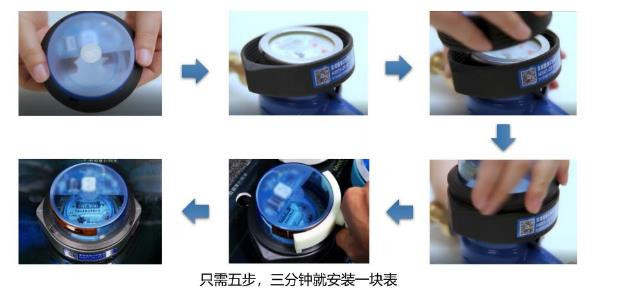

因”兆業”方案定位于以“后裝”模式實現抄表模式的升級，抄表終端可直接加裝于機械水表上部，同時終端采用電池?zé)o源供電，無需外接線路即可穩定運行。因此，在無需對原有表具進行任何拆改的條件下即可5分鐘實現快速安裝，避免了由于水表更換導致的斷水情況，將升級工作對用戶的影響降到最低，同時避免了原有資源的浪費與二次投入。

2、采集頻次靈活多樣：

“兆業”抄表終端默認采集頻率為每周一次，可同時保證基于高頻數據采集的用水分析與水費計算平臺的統計需要。

3、數據真實性可溯源：

抄表終端通過拍照方式獲取水表讀數，并在拍照完成后將讀數照片上發至云端服務平臺進行讀數AI識別，原始讀數照片與識別結果均可在云平臺中進行長期保存。當用水?dāng)?shù)據或水費結算出現糾紛，管理人員可實時調取當日照片進行取證，保證數據的真實性與可追溯性。

4、適應多種拍照環境：

抄表終端使用自動照明設計，確保了抄表終端在黑暗環境下的無差別工作，滿足暗箱、密閉機房等各種復雜環境的采集需要。

5、專利結構外形的超高適配力：

基于對大量水表外形的前期調研，”兆業”結構采用靈活的專利設計，滿足市面95%以上水表類型的快捷安裝。

6、抄表終端不需任何其他硬件配套設備：

“兆業”NB款的數據通信基于移動運營商現有網絡進行，無需附加任何集采設備即可保證在移動信號覆蓋范圍內任何地點的通信。

7、水能數據的可視化：

“兆業”采用個性化的報表導出與可視化的大數據展示平臺，為管理者進行最直觀的用水情況與趨勢判斷展示，提升用水?dāng)?shù)據的附加價值，為未來的節能減排工作提供方向。

8、云端服務+ 客戶端獲取：

“兆業”云端服務平臺基于公有云部署，無需任何 IT 硬件投入即可獲得服務，用戶服務端基于微信、Web 等多種渠道部署，保證管理人員任意時間、任意地點的服務使用。

三、產品介紹：

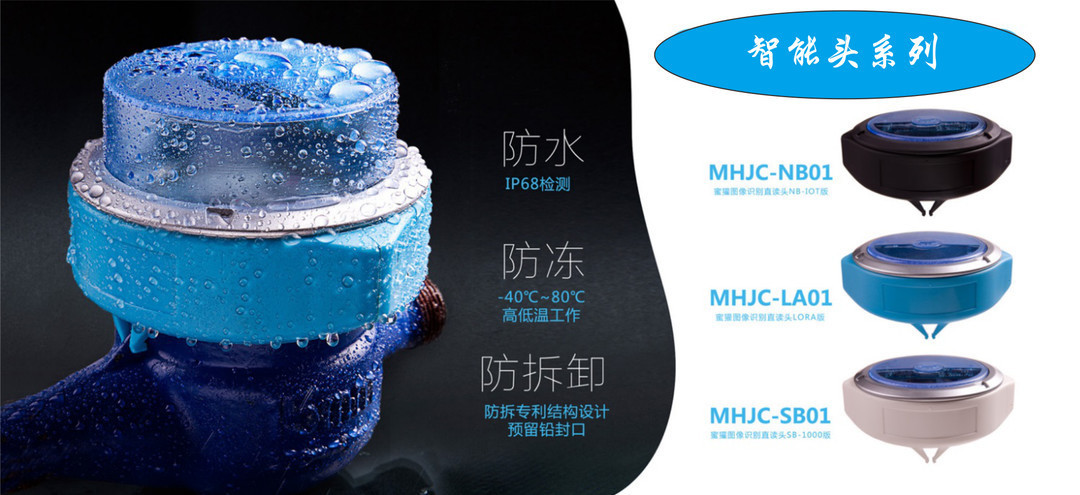

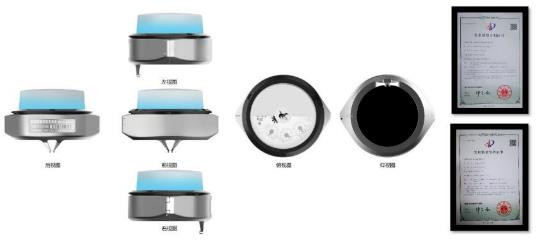

1、外觀結構特性

專利設計，結構精巧

2)定制材料，耐高、低溫、抗腐蝕

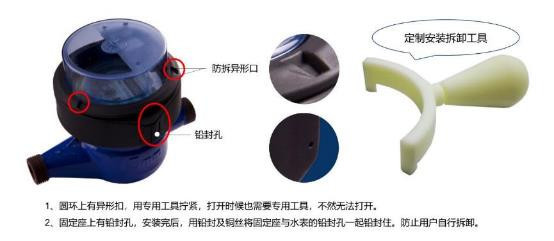

3)防盜防拆，安全有保障

4)多重設計工藝，防水達IP68

5)便捷安裝，維護簡單

2、產品電子硬件

1)專利電路，高度集成設計

a)具有自主設計專利的電路；

b)集成度高，PCB尺寸小，34mm*66mm

c)采用高精密、環保型、工控級電路板生產工藝

2)自主開發MIWUAN獨有圖像采集模組

a)MIWUAN Image Acquisition是攝像智抄聯合武漢大學攻關研發的一款，

集芯片、算法、云端一體化融合的模組。

b)Cortex?-M4內核，32-bit MCU+FPU，寬電壓供電1.7-3.6V；

c) MIWUAN芯片模組性能強大、資源豐富便于后期功能擴充

3)工業級進口電池，能耗可控

攝像智抄在10多款進口電池中所選用的工業級進口電池，可以滿足終端長達6年運行壽命，且電池容量可在線監測。通過在不同溫度、信號環境下，針對電池壽命，攝像智抄進行了大量測試；同時要求廠商實驗室針對攝像智抄應用環境也進行大量測試驗證。

4)主控核心算法，能效更高

A、圖片壓縮算法

B、產品低功耗管理算法

C、產品空中升級算法

D、曝光控制算法

5)全球頂級元器件供應商，品質有保障

3、適應惡劣環境

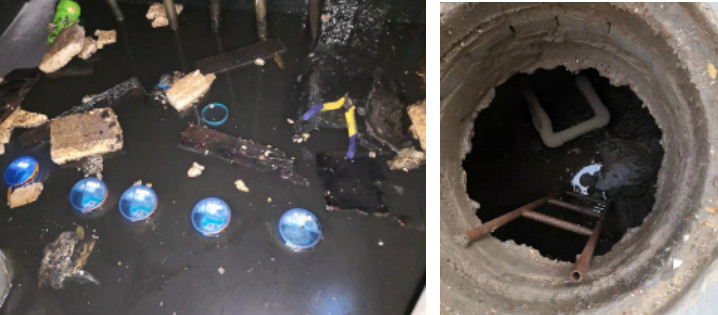

1）污水環境運行

終端的外殼材料采用定制，具有抗腐蝕特性。

2）3米水深環境運行

防水性能我們十分重視，結合之前產品的防水經驗，采用多重設計，從而  保障防水達IP68，并且可以在3米水深的環境下正常運行。

3）井內信號弱解決方案

針對較深表井和偏遠地區，井內信號弱的情況，外置天線延長版終端產品，可以完成地下井內弱信號數據傳輸，以及輔助完成邊遠區域數據傳輸。

M-EYE++ AI圖像識別系統

1)合作開發，自主專利

2)大數據庫模型，深度學習，準確率高

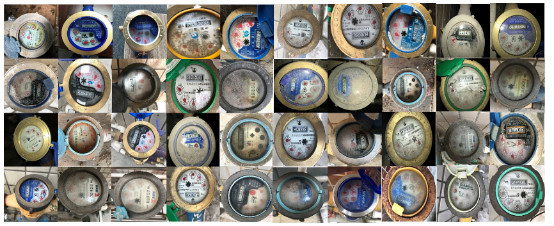

3)表計型號兼容廣

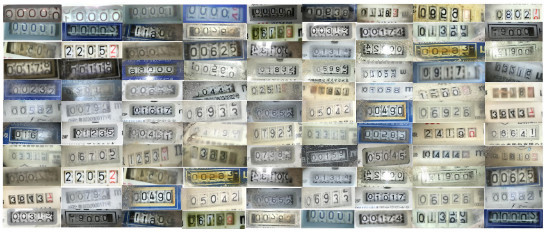

目前M-EYE++ AI圖像識別系統能夠識別目前市場上98%以上的字輪式水表

4)適應復雜環境能力強

針對各種表盤臟污、光亮、水泡，各類型的不同樣式字體的表盤都可以準確識別。

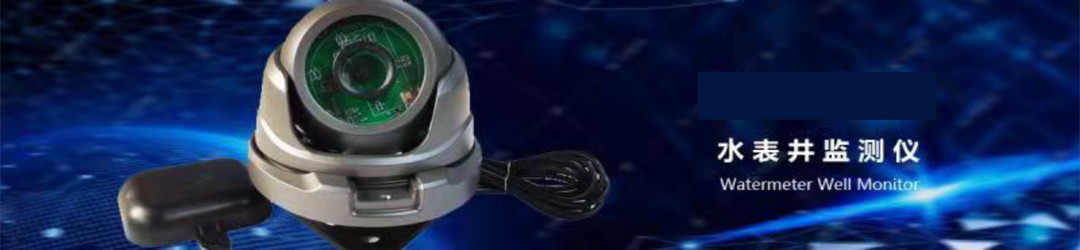

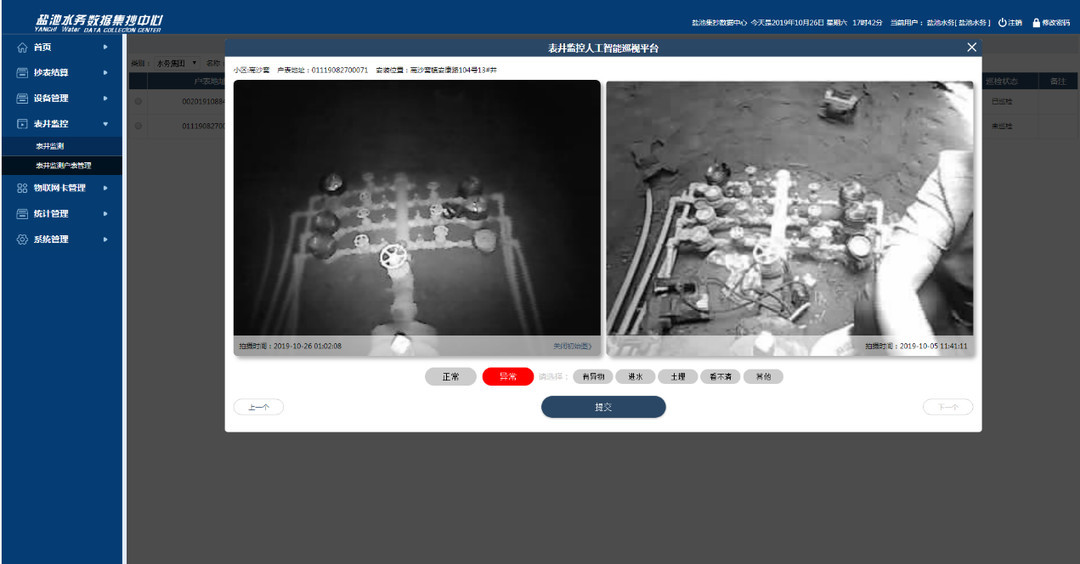

3.2：表井監測儀

A:條件篩選

B:表井巡檢

四、產品售后支持：

?產品質量出現任何異常，公司承諾6年包換

?CDCC中國數據集抄云平臺SaaS服務支持

?（M-eye++）AI圖像識別系統服務

?IM Cloud數據應用分析

?攝像數據中心7*24小時云響應

?銷售工程師培訓指導安裝

五、CDCC中國數據集抄云平臺

攝像智抄提供的CDCC數據集抄中心云平臺，客戶只需一個賬戶登錄就能享受數據服務，平臺包含異常報警中心、抄表業務、一鍵結算、統計管理、臺賬管理和系統管理6大版塊。

六、集抄數據與水司運營系統對接：

采用標準化API接口提供兩種接入方式：

a.調用獲取方式：客戶服務器定期向攝像集抄數據中心批量獲取數據

b.主動推送方式：攝像集抄數據中心向客戶服務器主動推送數據

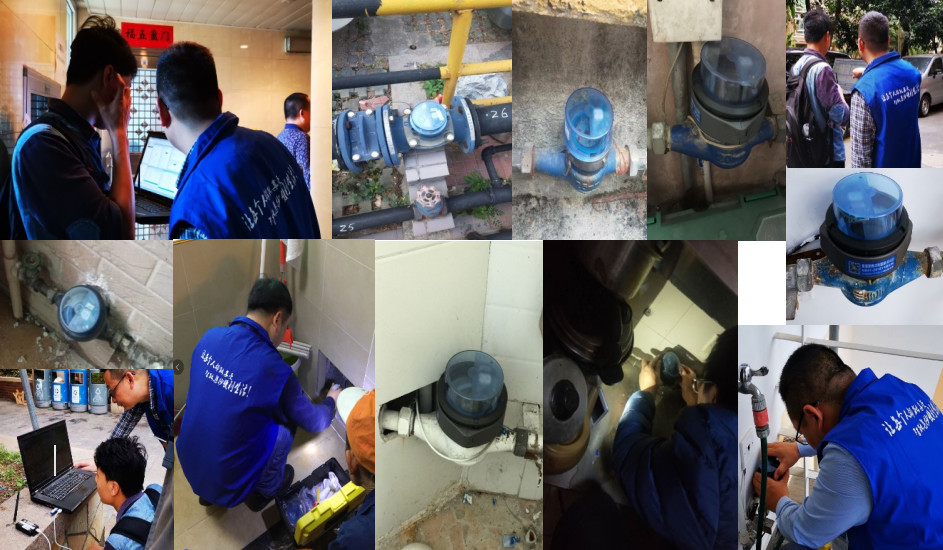

七、水務案例安裝現場：
