DJGB-A型集中器

集中器是系統的數據集中單元。集中器通過建立可靠的通訊通道，處理和交換計算機與水表間的數據信息。集中器可根據用戶需求設置定時抄表日，抄表后的數據保存在集中器中，供控制中心計算機隨時讀取，控制中心計算機既可讀取集中器內已讀取并保存的抄表數據，也可令集中器操作采集器和水表，提取水表實時數據。

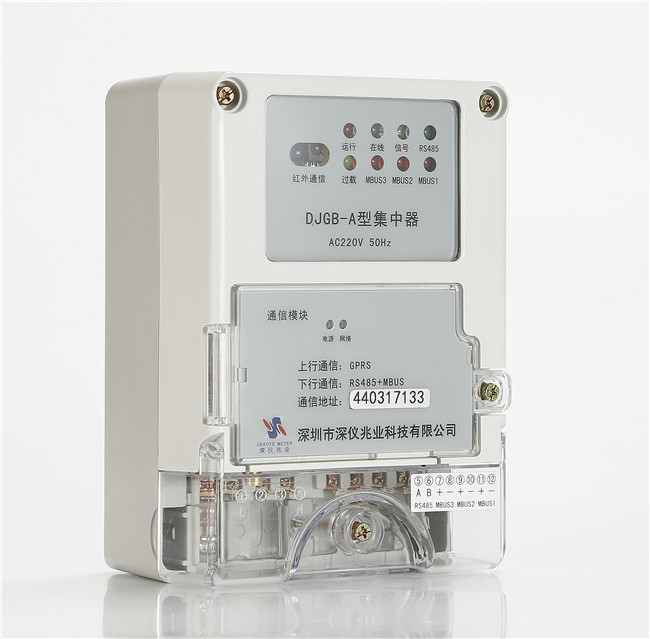

集中器外形

主要技術參數：

主控芯片：    Cortex-M3 32位ARM芯片

存儲空間：    16Mb

數據保存時間：≥20年

上行通信：    GPRS

上行協議：    GDW130

下行通信：    1路RS485，3路MBUS

下行協議：    DL/T645-1997、DL/T645-2007、CJ/T188-2004

通信距離：    RS485：≤1200m；MBUS≤800m

MBUS負載：    單路≥256mA

MBUS電壓：    空載33VDC±2V

MBUS輸出：    通斷可控制

工作方式：    連續

靜態功耗：    ≤3W

工作電源：   220VAC±20﹪

工作濕度：   10%～93% RH

工作溫度：   -25℃～+70℃

特點：

1、滿足國家電網公司Q/GDW 1375.2-2013《電力用戶用電信息采集系統型式規范 第2部分:集中器型式規范》，此標準為行業內最高標準；

2、寬電壓輸入：輸入電壓范圍154~300VAC；

3、帶表能力強：集中器最大可管理4080只水表；

4、性能穩定：器件參數、功率設計冗余大，關鍵元器件全部選用進口一線品牌，確保產品長期運行穩定。

5、兼容性好：集中器下行同時支持DL/T645-1997、DL/T645-2007、CJ/T188-2004等標準協議及常見擴展協議；MBUS通信電路兼容市面上絕大部分MBUS表計。

6、便于擴展：集中器上行通信采用模塊化設計，可根據需要更換不同的通信模塊；集中器下行同時支持MUBS、RS485通信。

7、施工簡化：集中器下行不僅按照常規通過RS485總線連接采集器還可通過本機自帶的MBUS接口直接連接水表。使施工布線簡單化而且還減少采集器使用數量，因此也減少了故障點同時也減少了用電量，一舉多得。

主要技術參數：

主控芯片：    Cortex-M3 32位ARM芯片

存儲空間：    16Mb

數據保存時間：≥20年

上行通信：    GPRS

上行協議：    GDW130

下行通信：    1路RS485，3路MBUS

下行協議：    DL/T645-1997、DL/T645-2007、CJ/T188-2004

通信距離：    RS485：≤1200m；MBUS≤800m

MBUS負載：    單路≥256mA

MBUS電壓：    空載33VDC±2V

MBUS輸出：    通斷可控制

工作方式：    連續

靜態功耗：    ≤3W

工作電源：   220VAC±20﹪

工作濕度：   10%～93% RH

工作溫度：   -25℃～+70℃
