一、概述

       2015年7月6日國家發展改革委、國家能源局發布的《關于促進智能電網發展的指導意見》提出“完善煤、電、油、氣領域信息資源共享機制，支持水、氣、電集采集抄，建設跨行業能源運行動態數據集成平臺，鼓勵能源與信息基礎設施共享復用?！备鞯胤e極推進四表合一采集試點臺區建設工作。

       作為擁有十多年集抄系統建設經驗的廠家，在充分調研現有電、水、氣、熱抄表系統現狀的基礎上，以適應用電信息采集系統基本架構為導向，特推出四表合一解決方案。

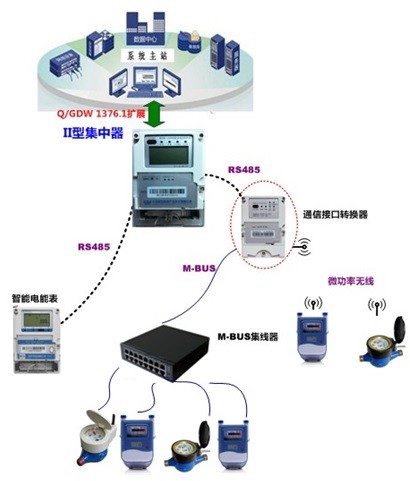

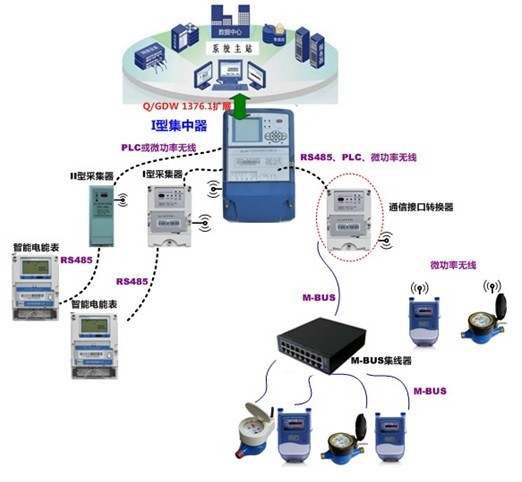

二、系統組成

       四表合一解決方案以不影響用電信息采集系統功能應用，充分共享現有用電信息采集系統設備和信道資源為原則。四表合一在采集終端層及以上實現完全融合，復用用電信息采集系統的采集終端、遠程信道及主站。

       新裝或換裝通信接口轉換器。通信接口轉換器具有上行RS-485、下行M-BUS通信方式。通信接口轉換器下行可通過微功率無線或M-BUS與水氣熱表通信，上行通過微功率無線、電力線載波或RS-485與電力系統采集器通信。

三、通信接口轉換器

       通信接口轉換器接收來自集中器、采集器的抄收命令，向下抄讀水表、氣表、熱量表讀數并上傳至集中器、采集器，主要作用是通信信道、通信協議轉換。

       主要技術指標如下：

    上行通信:    RS485 / 電力線載波 / 微功率無線

    下行通信:    MBUS / RS485 / 微功率無線

    通信協議:    DL/T645-2007、DL/T645-1997、CJ/T188-2004

    下接表數:    ≤128只

    工作方式：   連續

    工作電源：   220VAC±20﹪

    工作濕度：   10%～85% RH

    工作溫度：   -25℃～+70℃
